热工参数测量实验室

实验室简介

热工参数测量实验室是专注于热工领域参数测量研究与教学实践的重要场所。本实验室配备先进的CSY-2000D实验台，它集成多种热工参数测量功能，可精准测量温度、压力、流量等关键热工参数。通过该实验台，为学生提供直观、丰富的实践操作平台，帮助学生掌握热工参数测量的原理、方法与技能，提升其专业素养与创新实践能力，在热工领域的科研与人才培养中发挥着关键作用。

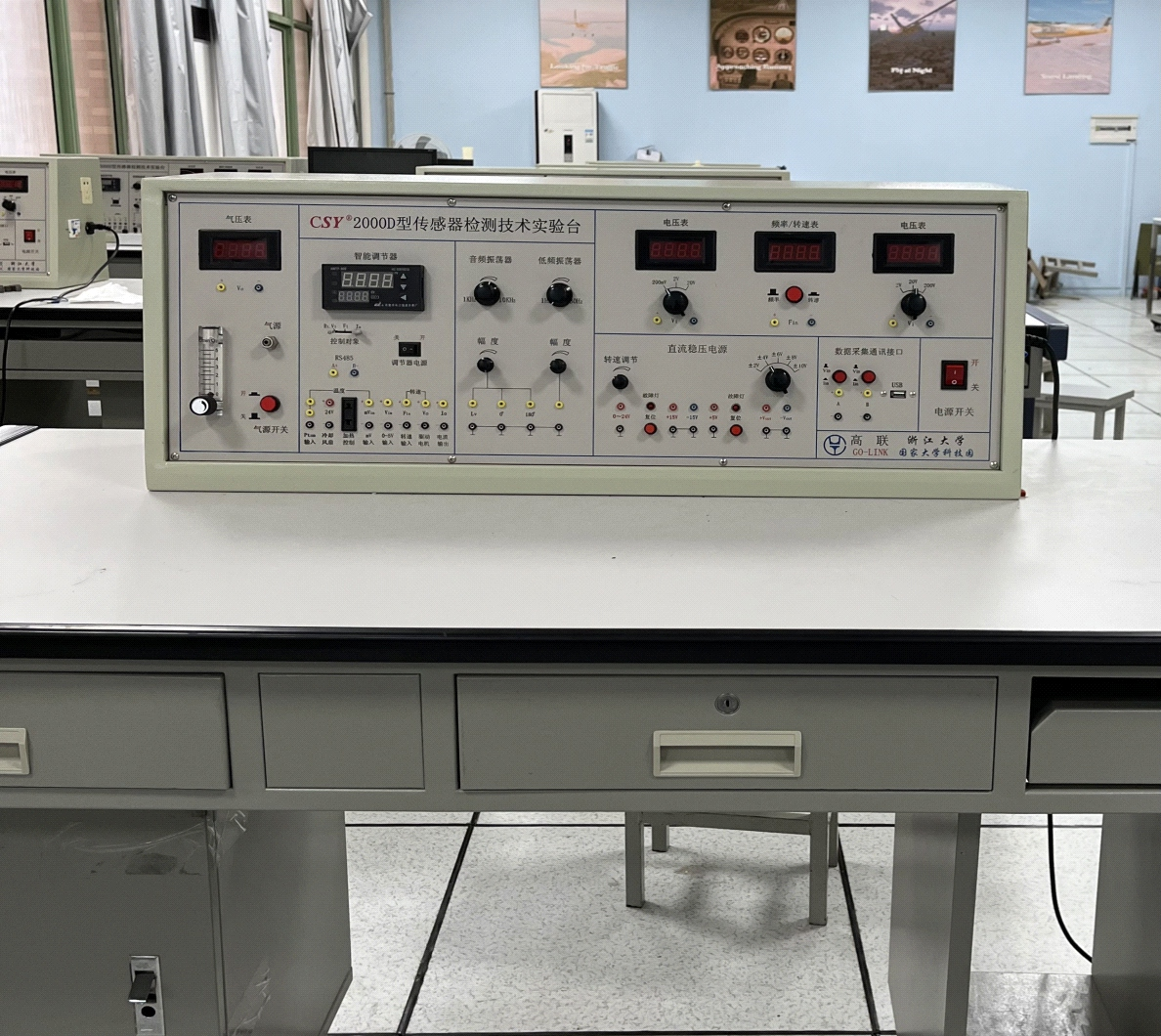

CSY-2000D测试试验台

u 输入电源:单相三线AC220V±10%50Hz

u 工作环境:温度-10℃-+40℃

u 相对湿度<85%(25℃)海拔<4000m

u 提供高稳定的±15V、+5V、0-+24V可调、±2V-±10V可调八种直流稳压电源

u 温度模块:加热源:加热源<200℃(可调)

u 气压源:空气压缩机、气压表0-20KP

u 转动源:2~24V直流电源驱动，转速可调在0-3000rpm

u 显示参数

采用数字显示方式，显示精度为3位半或4位半，可清晰直观地显示测量数据。

显示范围能根据不同传感器的量程自动适配，确保准确呈现测量结果。

u 传感器技术参数及相应模块配置

(1)电阻应变式传感(T/S):量程0-200g(500g)，线性±0.5%;

(2)扩散硅压力传感(T/S):量程0-50kpa，线性±2%;

(3)电容式传感器(T/S):量程±2mm，线性:±1%;

(4)Pt100铂电阻(T):量程0-300℃

图1 高速转子试验台
