微小发动机教学实验室

实验室简介

微小发动机教学实验室主要用于飞行器动力工程专业本科生的实验教学,开设的主要教学实验包括:微小发动机拆装实验，微小发动机压气机、涡轮特性分析实验，微小发动机燃烧特性实验，微小发动机综合性能试验，发动机燃滑油热交换循环模拟实验。

微小发动机拆装实验目的

u                      了解微型涡喷发动机结构组成

u                      掌握涡喷发动机部件间连接形式

u                      了解压气机与涡轮动力传递结构

u                      掌握发动机分解及组装流程

u                      深入理解发动机结构件特点

图1 学生在微小发动机拆装实验中

微小型涡轮发动机轴承及燃滑油热交换模拟系统

该试验系统主要用于模拟涡轮发动机燃油系统和滑油系统工作原理的教学实验平台。试验台可以能模拟发动机加减速工作过程中的燃油系统与滑油系统的工作状态。具备轴承监测功能，配备的振动加速度传感器可以实时获取振动数据。

该试验系统组件包括燃滑油模拟系统(燃滑油箱、燃滑油系统管路、燃滑油供油泵、燃滑油换热器、滑油加热器、滑油回油泵，滑油油气分离器和燃油雾化装置)、控制系统和数据采集系统、微小型涡轮发动机样机1套。

图2 学生在轴承及燃滑油热交换模拟系统实验中

微小涡喷发动机部件及综合性能试验台

该试验台主要包括两套20kg级涡喷发动机部件及综合特性测试试验系统，系统组件包括布置好各相关参数的测量探头的JetCatP200RX涡喷发动机、发动机测试台架、排气管系统、测控系统及大屏幕显示器。试验台可实时测量发动机推力、转速、进气流量、燃油流量，以及5个截面上的压力、温度参数，可完成微小发动机压气机、涡轮特性分析实验，微小发动机燃烧特性实验，微小发动机综合性能试验。

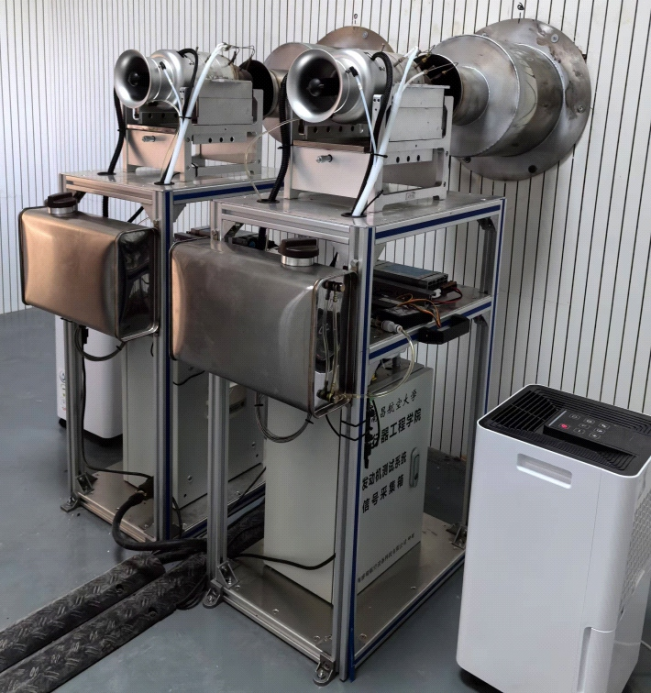

图3 微小涡喷发动机性能测试系统
